    MGP6系列 6通道多功能流体旋转接头
    • · 压力范围广，最大可达50MPa。
    • · 专业密封技术，适用于适用于真空和双向压力以及独立的流道。
    • · 可同时传输不同类型的介质，如传输压缩空气,真空,液压油,水,热水,冷
        却液,蒸汽等介质。
    • · MGP是最通用多功能旋转接头，规格型号多，适用于90%的应用场
        合。

    典型应用：

    工业机器加工中心、旋转工作台、重型设备塔台、电缆卷盘、包装设备、磁性离合器、工艺控制设备、旋转传感器、紧急照明设备、机器人、展览/显示设备、医疗设备、旋转门等；

    型号订购说明：


    产品等级选型表
    产品等级代号最高转速工作寿命密封件
    VC（通用级）100RPM600万转国内知名品牌密封件
    VD（工业级）300RPM2000万转进口密封件

    技术规格参数
    机械技术指标旋转接头部分技术指标
    参数数值参数数值
    工作寿命参考产品选型等级通道数2,3,4,6,8通道
    额定转速参考产品选型等级最大压力50MPa (可定制高压)，真空 30HG
    工作温度-30℃~80℃可过介质空气,真空,液压油,水,热水,冷却液,蒸汽等
    工作湿度0~85% RH扭矩与接口尺寸相关，详见选型表
    密封件参考产品等级选型表
    壳体材料铝合金/钢
    防护等级IP51



    MGP6系列选型表
    型号通道数接口尺寸内孔尺寸压力范围
    MGP61-ID126进6出G1/8"12mm0-50MPa
    MGP62-ID196进6出G1/4"19mm0-50MPa
    MGP63-ID196进6出G3/8"19mm0-50MPa
    MGP646进6出G1/2"N/A0-50MPa
    MGP656进6出G5/8"N/A0-50MPa

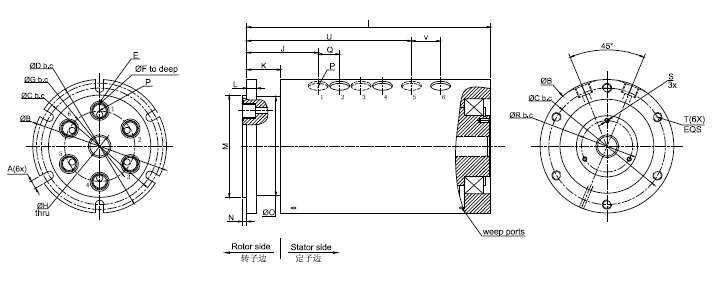

    MGP6系列（多功能旋转接头）尺寸图

    同系列更多产品参考：
