    MSDI056系列 单通道高清HD-SDI滑环
    MSDI056系列 单通道高清HD-SDI滑环
    • · MSDI056系列高清滑环,HD-SDI电气滑环,支持1路HD-SDI高清信号(同轴电缆) + 1~48路信号（2A）同时传输，专门为高清视频信号1080P而设计研发的一款高端导电滑环. 最高速率可达2.3GHZ, 能混合1~30路信号和功率电流10A或者以上。
    • · 产品采用美国军工表面处理工艺，超硬金镀层处理，保证极低电阻波动和超长工作寿命。
    • · 主要用于传输中小型系统微弱控制信号，微弱电流。如视频，控制，传感，电源，以太网。
    • · 典型应用：高清安防监控，摄影摄像，高清摄像。

    典型应用：

    高清滑环是用于高清视频信号（包括1080P，4K或者8K）传输和通信的一款产品，主要应用于360度连续旋转且需要保证电源，高清，超高清视频信号不能中断的场合：如各种高端摄像车，电影拍摄设备，无人汽车，军用无人机吊舱，工业无人机吊舱，高清摄像头云台，球机等；

    技术规格参数
    高清旋转接头技术参数
    参数数值参数数值
    频率DC-2.3GHz插入损耗0.65dB/1GHz Max
    掺入损耗波动+/-0.05dB回损-18 dB/1GHz Max
    输入输出RG-179/U最大转速50RPM
    电压驻波比VSWR≤1.3电压驻波比波动+/-0.05
    寿命2亿转接头类型BNC/F
    阻抗75 ohms额定电流直流1A(最大)
    电气技术指标
    参数数值
    功率信号
    额定电压0~440VAC/VDC0~440VAC/VDC
    绝缘电阻≥1000MΩ/500VDC≥1000MΩ/500VDC
    导线规格AWG17#镀锡铁氟龙AWG28#镀锡铁氟龙
    导线长度标准长度300mm（可据要求调整）
    绝缘强度500VAC@50Hz，60s
    动态电阻变化值<0.01Ω
    机械技术指标
    参数数值
    工作寿命1000万转
    额定转速250RPM
    工作温度-30℃~80℃
    工作湿度0~85% RH
    接触材料金-金
    壳体材料铝合金
    转动扭矩0.1N.m；+0.03N.m/6路
    防护等级IP51


    MSDI056 高清滑环选型表
    型号HD-SDI高清10A信号
    或5A    		长度L
    (mm)    		型号HD-SDI高清10A信号
    或5A    		长度L
    (mm)
    MSDI056-S021xRG179(75Ω),2.3Ghz0226.8MSDI056-P1010-S081xRG179(75Ω),2.3Ghz10871.5
    MSDI056-P02101xRG179(75Ω),2.3Ghz 2 026.8MSDI056-P1210-S061xRG179(75Ω),2.3Ghz 12 671.5
    MSDI056-S031xRG179(75Ω),2.3Ghz0 3 29.6MSDI056-P1410-S041xRG179(75Ω),2.3Ghz 14 471.5
    MSDI056-P03101xRG179(75Ω),2.3Ghz 3029.6MSDI056-P1610-S021xRG179(75Ω),2.3Ghz 16 271.5
    MSDI056-S061xRG179(75Ω),2.3Ghz0 6 38MSDI056-S241xRG179(75Ω),2.3Ghz 0 24 88.4
    MSDI056-P0210-S041xRG179(75Ω),2.3Ghz 2 438MSDI056-P0410-S201xRG179(75Ω),2.3Ghz 4 2088.4
    MSDI056-P0410-S021xRG179(75Ω),2.3Ghz 4238MSDI056-P0610-S181xRG179(75Ω),2.3Ghz 6 1888.4
    MSDI056-P06101xRG179(75Ω),2.3Ghz 6038MSDI056-P1210-S121xRG179(75Ω),2.3Ghz 12 1288.4
    MSDI056-S121xRG179(75Ω),2.3Ghz0 12 54.8MSDI056-P1810-S061xRG179(75Ω),2.3Ghz 18 688.4
    MSDI056-P0210-S101xRG179(75Ω),2.3Ghz 2 1054.8MSDI056-P24101xRG179(75Ω),2.3Ghz 24 088.4
    MSDI056-P0310-S091xRG179(75Ω),2.3Ghz 3 954.8MSDI056-S301xRG179(75Ω),2.3Ghz 0 30 105.2
    MSDI056-P0610-S061xRG179(75Ω),2.3Ghz 6 654.8MSDI056-P0210-S281xRG179(75Ω),2.3Ghz 2 28105.2
    MSDI056-P0810-S041xRG179(75Ω),2.3Ghz 8 454.8MSDI056-P0410-S261xRG179(75Ω),2.3Ghz 4 26105.2
    MSDI056-P1010-S021xRG179(75Ω),2.3Ghz 10254.8MSDI056-P0610-S241xRG179(75Ω),2.3Ghz 6 24105.2
    MSDI056-P12101xRG179(75Ω),2.3Ghz 12054.8MSDI056-S361xRG179(75Ω),2.3Ghz 0 36 122
    MSDI056-S181xRG179(75Ω),2.3Ghz0 18 71.5MSDI056-P0410-S321xRG179(75Ω),2.3Ghz 4 32122
    MSDI056-P0210-S161xRG179(75Ω),2.3Ghz 2 1671.5MSDI056-P0610-S301xRG179(75Ω),2.3Ghz 6 30122
    MSDI056-P0410-S141xRG179(75Ω),2.3Ghz 4 1471.5MSDI056-S421xRG179(75Ω),2.3Ghz 0 42 138.8
    MSDI056-P0610-S121xRG179(75Ω),2.3Ghz 6 1271.5MSDI056-P0410-S381xRG179(75Ω),2.3Ghz 4 38138.8
    MSDI056-P0810-S101xRG179(75Ω),2.3Ghz 8 1071.5MSDI056-S481xRG179(75Ω),2.3Ghz 0 48 155.6

    注：N个10A 电流环并起来可作为1路N*10A电流环使用；比如: 2环10A 并起来做作为 1路20A 使用。
    10A 和 信号(5A) 可以任意组合，详细请咨询客服。高清滑环,HD-SDI电气滑环可在标准产品上进行非标定制，请咨询客服。

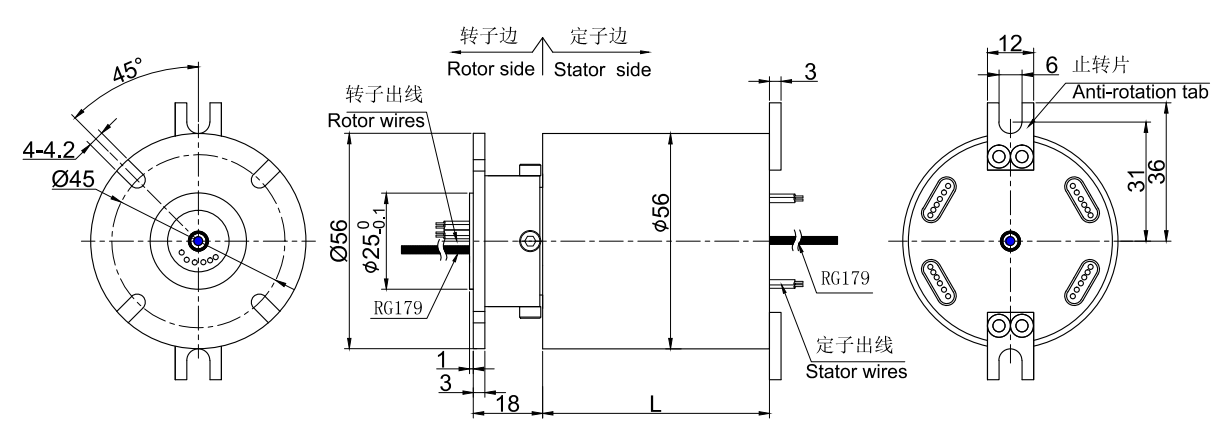

    标准图纸
