    MSP380系列 (孔径80mm， 6路10A)分体式电滑环
    MSP380系列 (孔径80mm， 6路10A)分体式电滑环
    • · MSP380 2半式分体式滑环，适用于不能从端面套入滑环的情况，采用分离的转子和接触刷组合，
    • · 最大支持24路信号/10A,定子线和转子线对应使用6色彩色导线，使电路连接简单化。
    • · 导电环采用90度角V型槽设计，具有顺畅旋转，低力矩和低电气噪音的特点，从而性能超越普通的滑环产品。

    典型应用：

    工业机器加工中心、旋转工作台、重型设备塔台、电缆卷盘、包装设备、磁性离合器、工艺控制设备、旋转传感器、紧急照明设备、机器人、展览/显示设备、医疗设备、旋转门等；

    产品等级表
    MSP3809 是 MSP380 的高端版本，主要应用要求非常高的军事，航空航天等, 区别如下:
    型号最高转速使用寿命扭矩电气噪音①@10Rpm
    MSP380150RPM500万0.1 N.m20mΩ
    MSP3809500RPM3000亿0.05 N.m10mΩ

    技术规格参数
    电气技术指标机械技术指标
    参数数值参数数值
    功率信号工作温度-30℃~80℃
    额定电压0~440VAC/VDC0~440VAC/VDC工作湿度0~85% RH
    绝缘电阻≥1000MΩ/500VDC≥1000MΩ/500VDC接触材料金-金
    导线规格AWG16#镀锡铁氟龙AWG16#镀锡铁氟龙防护等级IP41
    导线长度标准长度300mm（可据要求调整）
    绝缘强度500VAC@50Hz，60s
    动态电阻变化值<0.01Ω


    MSP380滑环选型表
    型号信号或10A产品等级
    MSP3806通用
    MSP38096高端

    注：N个10A 电流环并起来可作为1路N*10A电流环使用；比如: 2环10A 并起来做作为 1路20A 使用。

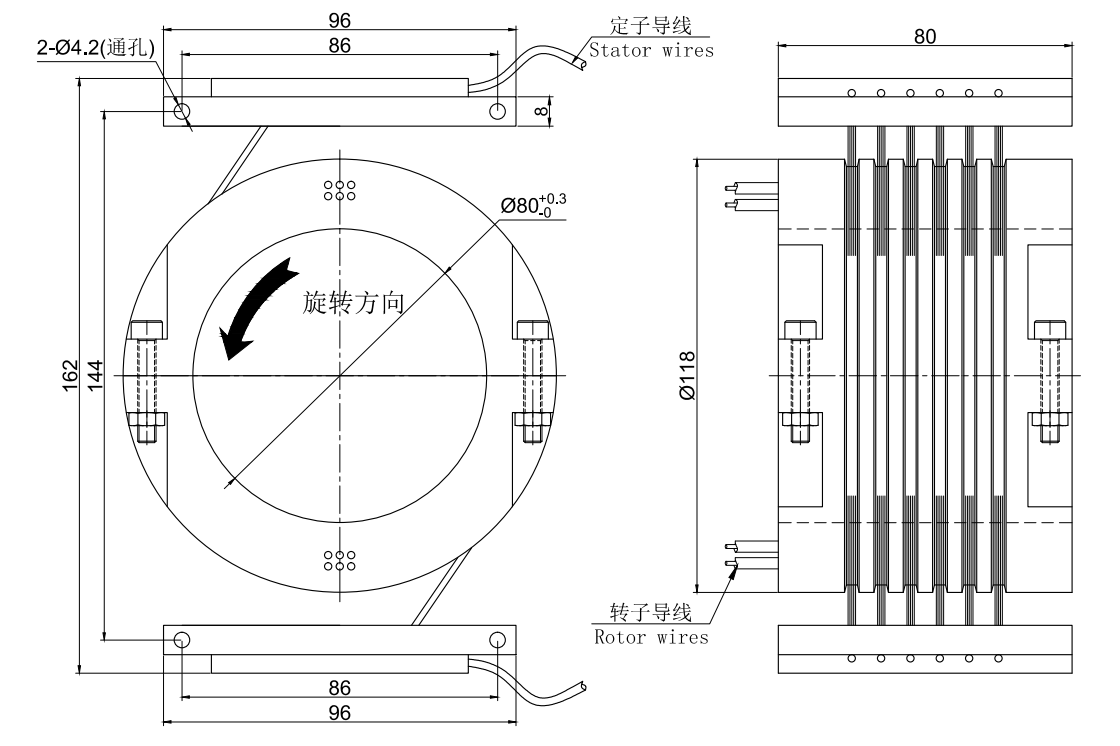

    标准图纸
