    MT1233系列 标准整体式精密导电滑环

    MT1233系列 标准整体式精密导电滑环

    • · 紧凑型外径33mm， 通孔直径为12.7mm（1/2"，适用于<=12.7mm）的标准系列整体式精密导电滑环。
    • · 采用先进的贵金属簇刷式多点接触，在极低的摩擦力下保证接触可靠。
    • · 标准化产品，有库存
    • · 镀金环+合金刷（镀金）
    • · 支持信号，功率混合传输
    • · 可基于标准型号定制电路数和电流电压
    • *注意：如需<12.7mm的内孔，可通过加内衬轴套解决。

    典型应用：

    MT1233系列是一款孔径12.7mm小电流整体式精密导电滑环，主要应用于360度连续旋转且需要保证电源，信号不能中断的场合：多用于绕线机、激光扫描仪、管内摄影机、展览/显示设备、售餐机滑环、ccd视觉检测设备、 智能视觉系统、自动化组装机、旋转LED灯、贴标机、实验设备、生物检测仪器等任意需要360°旋转导电或传输各种控制信号的装置。

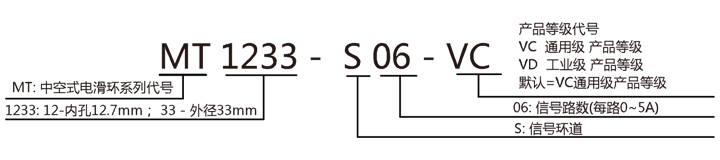

    型号订购说明：


    产品等级选型表
    产品等级代号最高转速工作寿命接触材料
    VC（通用级）250RPM2000万转贵金属
    VD（工业级）1000RPM6000万转镀金-镀金

    技术参数
    机械技术指标电气技术指标
    参数数值参数数值
    工作寿命参考产品选型等级功率信号
    额定转速参考产品选型等级额定电压0~240VAC/VDC0~240VAC/VDC
    工作温度-30℃~80℃绝缘电阻≥200MΩ/300VDC≥200MΩ/300VDC
    工作湿度0~85% RH导线规格AWG22镀锡铁氟龙AWG22#镀锡铁氟龙
    接触材料参考产品等级选型表导线长度标准长度300mm（可据要求调整）
    壳体材料工程塑料绝缘强度500VAC@50Hz，60s
    转动扭矩0.1N.m；+0.03N.m/6路动态电阻变化值<0.01Ω
    防护等级IP51



    MT1233系列-过孔式滑环选型表
    型号信号或5A长度 L（mm)
    MT1233-S02225.4
    MT1233-S03325.4
    MT1233-S04425.4
    MT1233-S06625.4
    MT1233-S08839.2
    MT1233-S101039.2
    MT1233-S121239.2

    注：如需每环5A以上大电流，请联系客服帮助快速选型, 支持定制

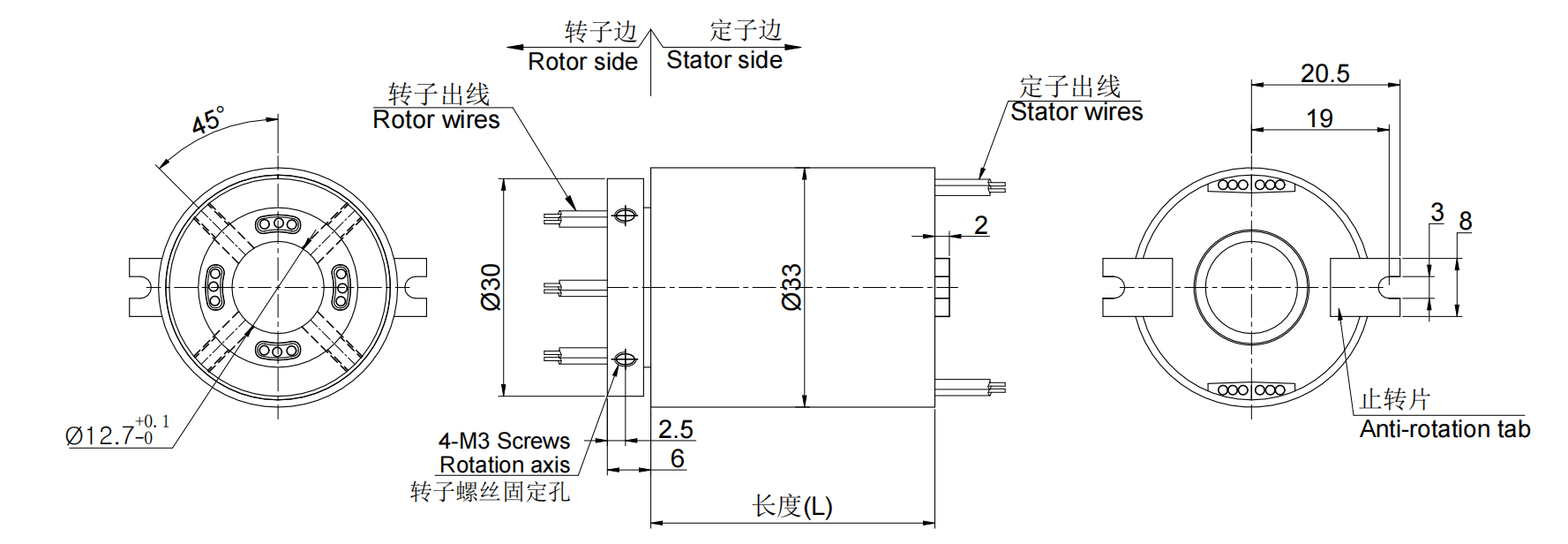

    标准图纸
