    ME2252系列 以太网滑环
    ME2252系列 以太网滑环
    • · 2通道1000M 以太网+ 1~38 通道 功率/信号
    • · ME2252系列2路以太网滑环，网线滑环，内孔25.4mm，外径为标准86mm的紧凑型整体式结构的2通道100M/1000M 以太网整体式精密导电滑环属。
    • · 能混合传输功率电流，信号等！
    • · 具有传输稳定，不丢包，不串码，回损小，插入损耗小等优点。
    • · 美国军工镀层技术，贵金属+超硬镀金处理、超低的BER误码率和超高的信噪比。

    典型应用：

    工业机器加工中心、旋转工作台、重型设备塔台、电缆卷盘、包装设备、磁性离合器、工艺控制设备、旋转传感器、紧急照明设备、机器人、展览/显示设备、医疗设备、旋转门等；

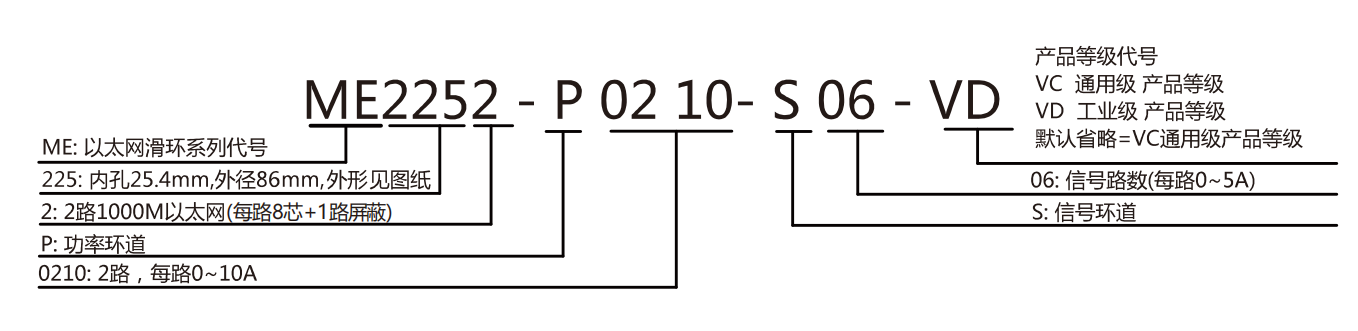

    型号订购说明：


    产品等级表
    产品等级代号最高转速工作寿命接触材料
    VC（通用级）150RPM1000万转镀金-镀金
    VD（工业级）600RPM2000万转金合金

    技术规格参数
    以太网部分技术指标机械技术指标
    参数数值参数数值
    1000M以太网2 路 1000M以太网工作寿命参考产品选型等级
    接头RJ45额定转速参考产品选型等级
    误码率BER10E-11工作温度-30℃~80℃
    电气技术指标工作湿度0~85% RH
    参数数值接触材料参考产品等级选型表
    功率信号壳体材料铝合金
    额定电压0~440VAC/VDC0~440VAC/VDC转动扭矩0.1N.m；+0.03N.m/6路
    绝缘电阻≥1000MΩ/500VDC≥1000MΩ/500VDC防护等级IP51
    导线规格AWG16#镀锡铁氟龙AWG22#镀锡铁氟龙
    导线长度标准长度300mm（可据要求调整）
    绝缘强度500VAC@50Hz，60s
    动态电阻变化值<0.01Ω



    ME2252 - 2通道以太网滑环系列选型表
    型号1000M
    以太网    		10A20A信号
    或5A    		长度 L
    （mm)    		型号1000M
    以太网    		10A20A信号
    或5A    		长度 L
    （mm)
    ME2252200086ME2252-P121021200126.8
    ME2252-S062006106.4ME2252-S1820018150.2
    ME2252-P06102600106.4ME2252-P0410-S1424014150.2
    ME2252-P04202040106.4ME2252-P1010-S0821008150.2
    ME2252-P0410-S022402106.4ME2252-P181021800150.2
    ME2252-S1220012126.8ME2252-P0610-S2426024193.2
    ME2252-P0410-S082408126.8ME2252-S3020030193.2
    ME2252-P0610-S062606126.8ME2252-P0610-S3226032234
    ME2252-P0810-S042804126.8ME2252-S3820038234
    ME2252-P1010-S0221002126.8

    1）10A，20A，5A可根据自己的需要任何组合，需要2路以上网线请联系客服
    2 ) N个10A 电流环并起来可作为1路N*10A电流环使用；比如: 2环10A 并起来做作为 1路20A 使用。

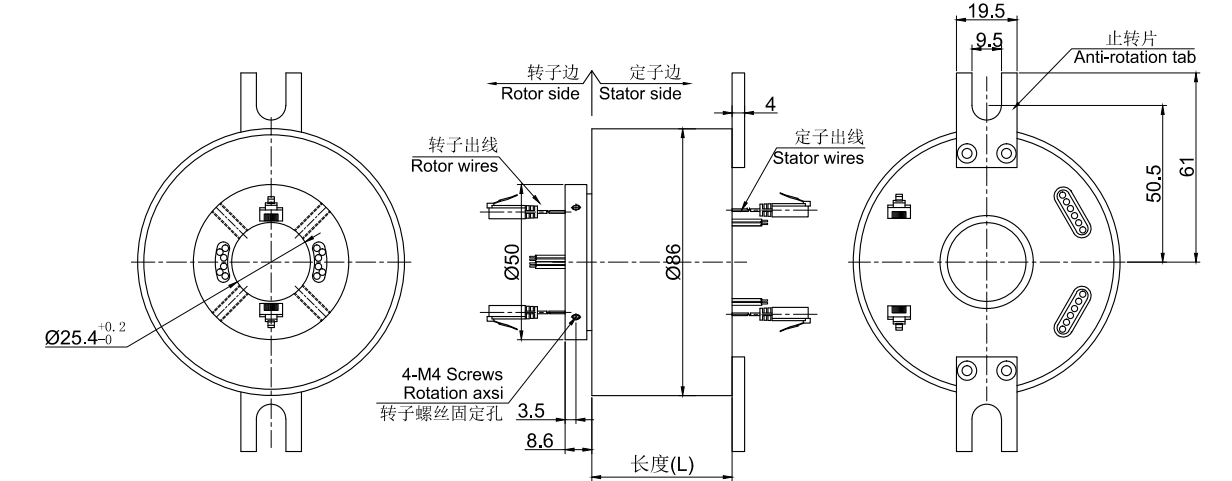

    标准图纸
